Guia de noms i funcions dels components
- No obstruïu les sortides d'aire de la màquina. En cas contrari, es pot provocar un incendi degut al reescalfament de les peces internes.
Quan toqueu la màquina, és possible que sofriu un xoc estàtic que és inofensiu per a les persones. Per a més informació, consulteu l'enllaç següent:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html

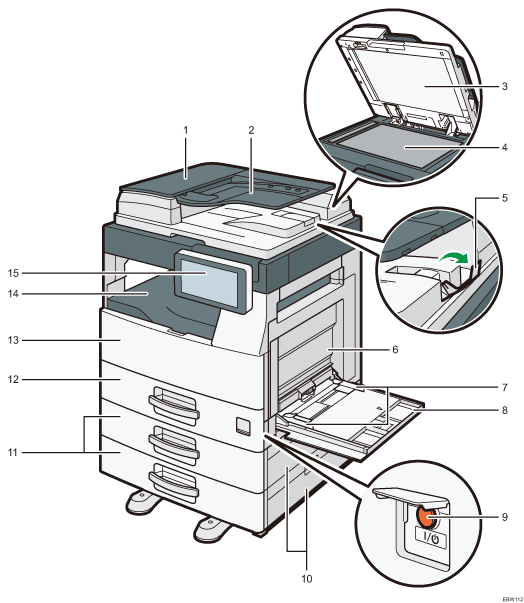

Vista frontal i dreta
Tapa de l'ADF
Obriu aquesta tapa per treure els originals que han quedat encallats a l'ADF.
Safata d'entrada de l'ADF
Si hi carregueu una pila d'originals, l'alimentador automàtic de documents (ADF) els alimentarà automàticament un per un.
Tapa de cristall d'exposició
Abaixeu la tapa sobre els originals col·locats sobre el cristall d'exposició.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Extensor de la safata de l'ADF
Estireu aquest extensor cap a fora per evitar que caiguin els originals més grans que B4 o 81/2 × 14.
Tapa dreta
Obriu aquesta tapa per extreure el paper encallat. Per obrir aquesta tapa, obriu primer la safata bypass.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper amb les vores del paper.
Safata bypass
Utilitzeu la safata per copiar o imprimir en etiquetes adhesives o paper que no es pot carregar a les safates de paper.
Com carregar paper a la safata bypass
Si carregueu paper A4
, 8,5 × 11 o de formats més grans, estireu l'extensor.
Interruptor principal
Per encendre i apagar la màquina, obriu la tapa de l'interruptor principal i premeu-lo.
Tapa dreta de safata 2 / Tapa dreta de safata 3
Obriu aquesta tapa per extreure el paper encallat.
Safates de paper inferiors (safates 2, 3)
Safates de paper opcionals. El paper es carrega per aquí.
Safata de paper (Safata 1)
Safates de paper estàndard. El paper es carrega per aquí.
Tapa frontal
Obriu-la per accedir a l'interior de la màquina.
Safata interna
Les còpies, les impressions i els faxos rebuts surten per aquesta safata.
Panell de control

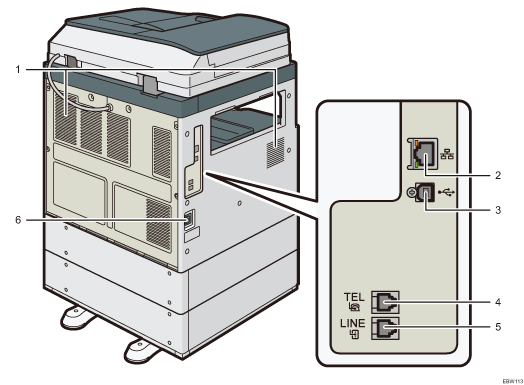

Vista posterior i esquerra
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Interfície Ethernet
Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (RICOH @Remote) a Internet.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
TEL: Connector de telèfon extern
Connecteu un telèfon extern.
Línia: Connector d'unitat d'interfície G3
Connecteu la línia per al fax.
Endoll
Per connectar el cable de corrent a la màquina.
