组件名称与功能指南
- 请勿堵塞本机通风孔。否则由于内部元件过热可能会导致火灾。

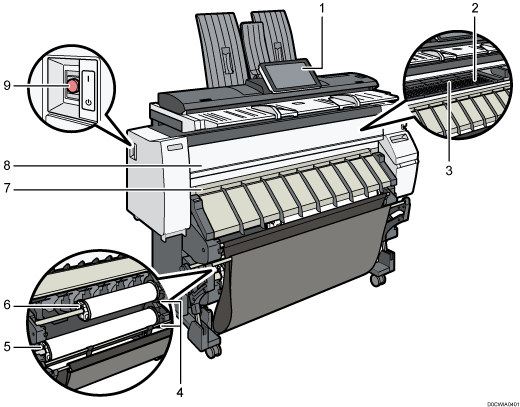

前视图和左视图
控制面板
压印盘
纸张被吸下来并防止漂浮。如果打印输出背面变脏，请清洁此区域。
纸张手送位置
从纸张手送位置复印或打印时在此处装入纸张。装入纸张，打印面朝上。
回捲按钮
按此按钮可装入纸卷或取出卡纸。
纸张输入位置 2
在此处装入纸卷。
纸张输入位置 1
在此处装入纸卷。
纸张输出位置
打印输出在这里送出。
前盖
这是纸张手送位置的盖板。打开此盖板可从纸张手送位置复印或打印，取出卡纸或清洁压印板。
主电源开关
若要操作机器，必须打开主电源开关。如果此开关被关闭，请将它打开。

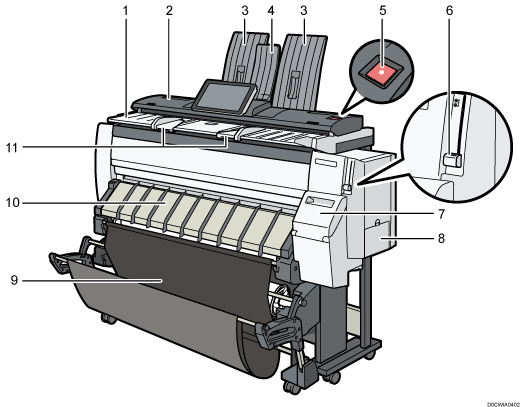

前视图和右视图
原稿台
将原稿放在这里，扫描面朝下。
原稿盖板
打开以清除卡住的原稿。
原稿堆叠器
原稿堆叠在这里。
堆叠器支架
用于将原稿输出到正面。
[扫描仪停止]键
在原稿倾斜送入时使用，或用于在原稿送入时取消扫描。
纸张固定杆
此杆固定插入纸张输入位置或纸张手送位置的纸张。使用此杆从纸张手送位置复印或打印，或取出卡纸。
墨水盒盖板
打开此盖以更换打印盒。
墨水回收单元盖板
打开此盖板可更换墨水回收单元。将用于维护的墨水回收到墨水回收单元中。
出纸篮
送出的纸张在此堆叠。
纸张输入位置盖板
打开以将纸卷装入纸张输入位置或取出卡纸。
原稿导板
设置为您原稿的宽度。

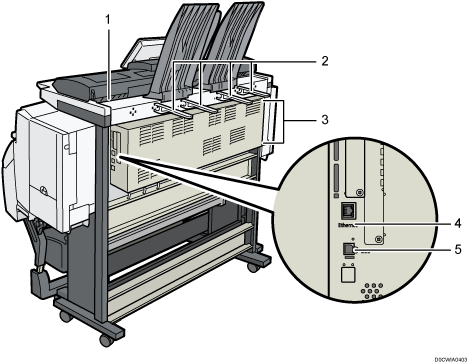

后视图
原稿出口
在此送出原稿。
原稿输出导板
堆叠传送到背面输出的原稿。
通风口
防止过热。在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。
以太网接口
这个端口用于将机器连接到网络或通过因特网使用远程管理服务 (@Remote)。
B型USB2.0接口
这个端口用于通过USB电缆连接机器和计算机。
