Ajustar a posição da imagem em cada lado do papel
Para alinhar a posição da imagem na frente com a do verso, realize [Registro p/alinhar imags em frente e verso].
Em [Registro p/alinhar imags em frente e verso], há 3 itens: Ajuste manual, Ajuste automático, Ajuste aut rápido.
Os valores ajustados são salvos como definições de papel personalizado.
Requisitos para alinhar posições de imagem de frente e verso
Papel personalizado com tipo e espessura de papel que suporta impressão duplex é alocado à bandeja de papel.
O tamanho do papel está dentro da seguinte faixa:
Comprimento vertical: 182,0 a 330,2 mm (7,17 a 13,00 polegadas)
Comprimento horizontal: 182,0 a 487,7 mm (7,17 a 19,20 polegadas)
Ajuste manual
Alinhe manualmente a posição da imagem e a ampliação na frente e no verso.
Pressione [Defs. da bandeja de papel] na tela inicial.
Pressione [Registro p/alinhar imags em frente e verso].
Selecione a bandeja de papel com o papel personalizado para alinhar as imagens de frente e verso.
Pressione [Ajuste manual].

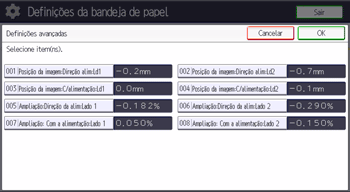

Ajuste a posição da imagem e a ampliação na frente (Lado 1) e verso (Lado 2).
Para o alinhamento aplicado ao ajustar os valores, veja a figura exibida na tela para cada item.
Após alterar os valores, pressione [OK].
Pressione [Testar impressão].
O teste de impressão é realizado para verificar a imagem impressa.
Verifique se as imagens na frente e no verso estão alinhadas na folha impressa.
Para ajustes adicionais, repita as Etapas 4 a 8.
Após concluir, pressione [Tela inicial] (
) para fechar a tela [Defs. da bandeja de papel].
Ajuste automático e Ajus aut rápido
É possível corrigir automaticamente o desalinhamento de frente e verso ao digitalizar folhas de ajuste no vidro de exposição.
O procedimento é o mesmo para Ajuste automático e Ajus aut rápido.
Ajuste automático consume 3 folhas de ajuste para ajuste preciso.
Ajus aut rápido consome 1 folha de ajuste para ajuste simples.
Para digitalizar no vidro de exposição, a folha de fundo é necessária além da folha de ajuste. Para imprimir a folha de fundo, selecione papel A3 ou 11x17 para uma definição de papel da bandeja.
Pressione [Defs. da bandeja de papel] na tela inicial.
Pressione [Registro p/alinhar imags em frente e verso].
Pressione [Imprimir folha de fundo].
Selecione a bandeja de papel com definição de bandeja de papel A3 ou 11×17 e pressione [Imprimir].
A folha de fundo é impressa.
Selecione a bandeja de papel com o papel personalizado para alinhar a frente e o verso.
Pressione [Ajuste automático] para ajuste preciso e [Ajus aut rápido] para ajuste simples.
Em Ajuste automático, 9 folhas (3 folhas em branco, 3 folhas de ajuste com imagens impressas em ambos os lados e 3 folhas em branco) são impressas.
Em Ajus aut rápido, 3 folhas (1 folha em branco, 1 folha de ajuste com imagens impressas em ambos os lados e 1 folha em branco) são impressas.
Siga a instrução exibida para carregar a folha de fundo e a folha de ajuste no topo dela e pressione [Iniciar leitura].
Repita isso até a conclusão da digitalização.
Após a finalização da digitalização, o resultado do alinhamento é exibido. Verifique o resultado e pressione [Aplicar].
O valor de ajuste é aplicado ao papel personalizado.
Pressione [Sair].
Pressione [Tela inicial] () para fechar a tela [Defs. da bandeja de papel].
