Options de l'appareil

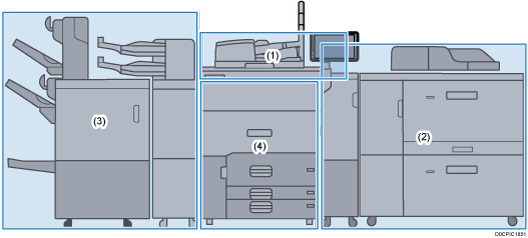

Guide relatif aux fonctions des options externes de l'appareil
(1) Options fixées sur la section supérieure de l'appareil
N° | Option | Description |
|---|---|---|
1 | Kit de détection de double alimentation de l'ADF | Détecte une double alimentation de l'original lorsqu'il est placé dans le chargeur automatique de documents. |
2 | Lecteur de carte | Faites passer une carte à puce sur le lecteur de carte pour vous connecter à l'appareil. |
(2) Options fixées sur la section droite de l'appareil
N° | Option | Description |
|---|---|---|
1 | Multi bypass pour page de garde | Vous permet de charger du papier d'une longueur horizontale de 487,8 mm (19,21 inches) ou supérieure dans le Bypass. |
2 | Magasin guide pour page de garde | Vous permet de charger du papier d'une longueur horizontale de 487,8 mm (19,21 inches) ou supérieure dans le Bypass. |
3 | LCT grand format | Contient 2 200 feuilles de papier. Utilisé pour copier ou imprimer sur des transparents, des étiquettes adhésives, du papier translucide et du papier de format personnalisé. |
4 | Magasin grande capacité (LCT) | Contient jusqu'à 4 400 feuilles de papier. |
5 | Unité d'extension du LCT | Connectée au LCT, cette unité dispose d'une capacité de 2 500 feuilles de papier B4 JIS |
6 | Multibypass (magasin A) | Contient jusqu'à 500 feuilles de papier. |
7 | Magasin à pages de garde du multibypass (magasin A) | Vous permet de charger du papier grand format dans le multibypass (magasin A). |
8 | Kit de fixation du multibypass | Fixe le multibypass (magasin A) au LCT grand format à deux magasins. |
9 | LCT grand format à deux magasins | Contient jusqu'à 4 800 feuilles de papier. Vous pouvez charger du papier avec un format allant jusqu'au SRA3 ou 13 × 191/5. |
10 | Magasin papier bannière de LCT grand format à deux magasins | Vous permet de charger du papier grand format dans le LCT grand format à deux magasins. |
11 | Unité de connexion LCT grand format à deux magasins | Connecte l'unité principale au LCT grand format à deux magasins. |

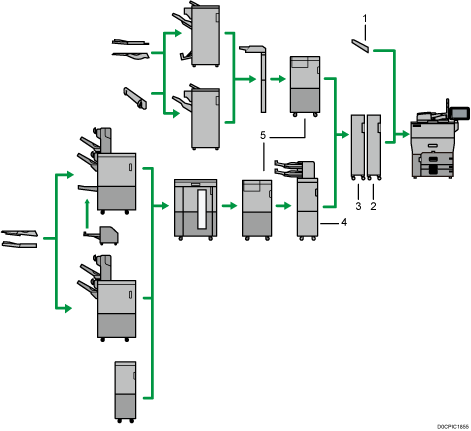

, A4(3) Options fixées sur la section gauche de papier de l'appareil
N° | Option | Description |
|---|---|---|
1 | Réceptacle copie | Si vous le sélectionnez comme réceptacle de sortie, les copies papier, les impressions ou les télécopies sortent ici face vers le bas. |
2 | Aplanisseur | Aplanit les feuilles courbées pour éviter les incidents papier. |
3 | Unité de thermorégulation | Refroidit des copies ou des impressions. |
4 | Inserteur double | Insère une couverture ou des intercalaires dans les feuilles copiées ou imprimées. |
5 | Unité de pliage | Applique les pliages suivants : pliage en deux, pli lettre extérieur, pli lettre intérieur, double pli parallèle, pli fenêtre et pliage en Z. |

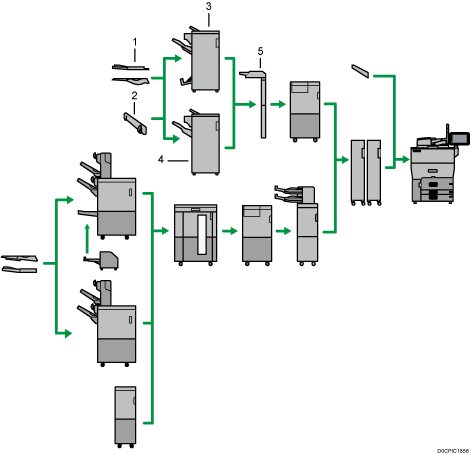

(3) Options fixées sur la section de gauche de l'appareil
N° | Option | Description |
|---|---|---|
1 | Magasin de sortie série SR4000 pour page de garde | Vous permet de sortir du papier d'une longueur horizontale de 487,8 mm (19,21 inches) ou supérieure sur le finisseur SR5090 ou finisseur de livret SR5100. |
2 | Taqueuse de sortie | Fait avancer les feuilles qui sortent dans le réceptacle de tri décalé du finisseur |
3 | le Finisseur livret SR5100 | Trie, empile et agrafe plusieurs feuilles de papier. Se compose des magasins papier suivants :
Les copies ou les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur. |
4 | Finisseur SR5090 | Trie, empile et agrafe plusieurs feuilles de papier. Se compose des magasins papier suivants :
Les copies ou les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur. |
5 | Inserteur | Insère une couverture ou des intercalaires dans les feuilles copiées ou imprimées. |

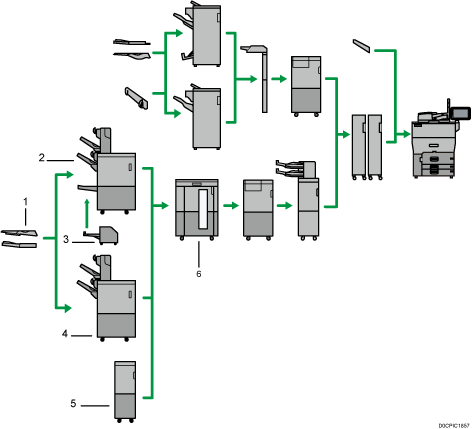

(3) Options fixées sur la section gauche de l'appareil 3
N° | Option | Description |
|---|---|---|
1 | Magasin de sortie série SR5000 pour page de garde | Vous permet de sortir du papier d'une longueur horizontale de 487,8 mm (19,21 inches) ou supérieure sur le finisseur SR5110 ou finisseur de livret SR5120. |
2 | Finisseur SR5120 livret | Trie, empile et agrafe plusieurs feuilles de papier. La fonction Piqûre à cheval permet d'agrafer les nombreuses feuilles de papier au centre et de les plier au format livret. Se compose des magasins papier suivants :
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur. En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance. |
3 | Massicot | Coupe la tranche avant du livre lorsque celui-ci est piqué à cheval. Booklet Finisher SR5120 est requis afin de l'attacher. En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance. |
4 | Finisseur SR5110 | Trie, empile et agrafe plusieurs feuilles de papier. Se compose des magasins papier suivants :
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur. En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance. |
5 | Unité de transfert du finisseur | Cette option est requise pour la connexion du finisseur d'un autre fabricant. |
6 | Empileuse grande capacité | Se compose des magasins papier suivants :
Le réceptacle supérieur d'empilage peut contenir jusqu'à 250 feuilles de papier et le réceptacle d'empilage peut contenir jusqu'à 5 000 feuilles de papier. |
(5) Autres options
N° | Option | Description |
|---|---|---|
1 | Magasin A3/11 × 17 | Vous pouvez charger des formats papier jusqu'au A3 |
2 | Kit duo | Vous permet d'utiliser la fonction de copie parallèle. |
3 | Unité de rouleau d'alimentation en option | Vous pouvez charger du papier couché dans le magasin papier |
4 | Unité de papier autocopiant | Vous pouvez charger du papier autocopiant dans le LCT grand format à deux magasins. |
Le bypass de l'unité principale ne peut pas être utilisé lorsque le LCT grand format à deux magasins est attaché.
Vous ne pouvez pas installer plusieurs finisseurs de manière simultanée.
Pour utiliser l'inserteur double, Finisher SR5110 ou Booklet Finisher SR5120 est requis.
Pour utiliser l'unité de pliage, Finisher SR5090, Booklet Finisher SR5100, Finisher SR5110, ou Booklet Finisher SR5120 sont requis.
Pour utiliser l'inserteur, Finisher SR5090 ou Booklet Finisher SR5100 est requis.
Pour utiliser la taqueuse de sortie, Finisher SR5090 ou Booklet Finisher SR5100 est requis.
Vous ne pouvez installer l'empileuse grande capacité que si l'aplanisseur est installé. Pour empêcher le blocage, l'unité de thermorégulation est requise.
Guide relatif aux fonctions des options internes de l'appareil
Fax
Permet d'utiliser la fonction Fax.
Unité d'interface Extra G3
Cela vous permet d'ajouter une ligne de télécopieur G3. Vous pouvez installer deux unités d'interface G3 au maximum.
Extension de mémoire
Fournit 60 Mo de mémoire supplémentaire pour la fonction fax. (Standard 4 MB)
Cela vous permet d'envoyer et de recevoir des documents fax à une haute résolution (Super Fine), et également de recevoir des documents fax à haute résolution (Fine). Cela vous permet d'augmenter le nombre de feuilles d'originaux pouvant être stockées en mémoire.
Unité PostScript 3
Permet d'imprimer en utilisant Genuine Adobe PostScript 3.
Unité OCR
Effectue une reconnaissance optique des originaux numérisés, et crée un PDF avec les données textuelles intégrées.
Unité IPDS
Vous permet d'imprimer en utilisant Intelligent Printer Data Stream (IPDS).
Carte XPS
Vous permet d'imprimer directement des fichiers XPS.
Contrôleur couleur
Vous permet d'imprimer avec le contrôleur Fiery.
Carte d'interface IEEE 1284
Permet de raccorder un câble IEEE 1284.
Carte LAN Sans Fil
Vous permet de communiquer par LAN sans fil.
Convertisseur de format de fichiers
Vous permet de télécharger les documents stockés sur le Serveur de documents vers l'ordinateur.
Carte VM
Vous permet d'installer des applications compatibles avec la plateforme « Architecture logicielle intégrée ».
Afin d'étendre la fonction de cet appareil, plusieurs applications écrites en langage Java peuvent être ajoutées.
Seul un des éléments suivants peuvent être installés : une carte d'interface 1284 IEEE, une carte sans fil LAN améliorée ou une option de conversion de format de fichier.
Le port Ethernet et la carte LAN sans fil ne peuvent être utilisés simultanément.
